Peiriannu CNC Swistir
Hyd Uchaf Hyd at 300 mm
Goddefgarwch ±0.0127 mm (±0.0005")
Gorffen Arwyneb Ra 0.4 μm
Cymhareb L/D Hyd at 30:1
Prototeip i 100,000+ pcs
Beth yw peiriannu CNC y Swistir?
Peiriannu CNC Swistir(a elwir hefyd yn-troi math o'r Swistir, Peiriannu sgriw Swistir, neullithro-troi stoc pen) yn-broses troi manwl uchel wedi'i hadeiladu o amgylch un nodwedd fecanyddol ddiffiniol: allwyn canllaw wedi'i leoli dim ond milimetrau o'r offeryn torri.
Yn wahanol i turn CNC confensiynol - lle mae'r workpiece yn cael ei glampio mewn chuck a'r offeryn yn teithio i'r rhan - mae peiriant Swistir yn dal y stoc bar yn llonydd yn y man cyswllt offeryn. Mae'rpennau stoc yn llithro'n echelinolar hyd yr echel Z, gan fwydo'r bar trwy'r llwyn canllaw fel mai dim ond ychydig filimetrau o stoc heb ei gynnal sy'n ymwthio allan heibio'r llwyni. Mae'r offeryn torri bob amser yn ymgysylltu â deunydd sy'n cael ei gefnogi'n llawn.
Mae'r dewis dylunio sengl hwn yn cynhyrchu tri chanlyniad na all unrhyw turn safonol eu hailadrodd:
Dileu gwyriad.Mae darnau gwaith hir, main a fyddai'n chwipio ac yn clebran ar turn confensiynol yn parhau'n anhyblyg oherwydd eu bod yn cael eu cynnal wrth ymyl y toriad.
Goddefiannau tynhau gan 5-10 ×.Oherwydd na all y rhan ystwytho, mae peiriannau'r Swistir yn dal ± 0.0005 "(± 0.0127 mm) ar rediadau cynhyrchu, a ± 0.0002" (± 0.0051 mm) ar nodweddion critigol.
Is-gwerthyd + offer byw.Unwaith y bydd y toriad wedi'i gwblhau, mae'r rhan yn trosglwyddo i is-werthyd ar gyfer peiriannu ochr y cefn, tra bod tyredau ag offer byw yn perfformio melino, slotio a drilio heb ail setiad.
Pam Dewis Peiriannu CNC Swistir?
Nid yw peiriannu Swistir yn cymryd lle troi confensiynol - mae'n aproses arbenigol ar gyfer categori penodol o rannau. Os yw eich rhan yn fach mewn diamedr, yn hir, yn dynn o ran goddefgarwch, neu os oes angen nodweddion canol arnoch, bydd y Swistir yn perfformio'n well na'r safon o ran ansawdd, cost ac amser arweiniol.
Diamedr Is-38 mm gyda Goddefiannau Is-Fil
Mae'r llwyn canllaw yn dal y bar o fewn milimetrau i'r torrwr, felly gall hyd yn oed nodweddion pin Ø1.5 mm ddal ±0.0005" heb wyro-gwall a achosir.
Cymhareb Hyd Uchel-i-Diamedr
(Hyd at 30:1)
Mae rhannau hir, main - sgriwiau asgwrn, stilwyr synhwyrydd, nodwyddau hylif - a fyddai'n chwipio ar turn confensiynol yn aros yn sefydlog oherwydd bod y llwyn yn cynnal y toriad.
Offer Byw Aml-Echel
mewn Un Gosodiad
Mae tyllau wedi'u drilio ar draws-, fflatiau wedi'u malu, pennau slotio, socedi hecs, a nodweddion canol -yn cael eu peiriannu yn yr un gosodiad â throi - dim gosodiadau eilaidd.
Llai o Sgwrsio a Gwell Arwyneb Gorffen
Gyda'r darn gwaith wedi'i gefnogi'n llawn, mae grymoedd torri yn aros yn isel, mae clebran yn cael ei leihau, ac mae gorffeniadau arwyneb Ra 0.4 μm yn gyraeddadwy fel -wedi'u peiriannu.
Cynhyrchu-Effeithlonrwydd Gradd
Mae porthiant bar yn awtomatig, mae is{0}}gwerthydau yn galluogi peiriannu ochr yn ôl, ac mae amseroedd beicio fel arfer yn mesur mewn-eiliadau digid - yn ddelfrydol ar gyfer rhediadau darn 1,000 i 100,000+.
Amlochredd Deunydd
Mae peiriannau'r Swistir yn torri popeth o 316L a Ti-6Al-4V i bres, a chopr tellurium heb newid y broses sylfaenol.
Manylebau a Galluoedd Peiriannu CNC Swistir
Mae ein peiriannau math Swisaidd wedi'u ffurfweddu ar gyfer cymwysiadau meddygol, amddiffyn ac electroneg lle na ellir peryglu cywirdeb.
| Manyleb | Gallu Peiriannu CNC Swistir |
| Math Peiriannu | Teipiwch y Swistir-troi gyda stoc pen llithro, llwyn canllaw, is-gwerthyd, ac offer byw aml-echelin |
| Diamedr Stoc Bar | Ø0.5 mm - Ø38 mm (0.02" - 1.5") |
| Amrediad Diamedr Nodweddiadol | Ø1.5 mm - Ø25 mm (man melys ar gyfer anhyblygedd llwyni canllaw) |
| Hyd Peiriannu Uchaf | Hyd at 300 mm fesul pas echelinol (hyd hirach trwy is-godi gwerthyd-i ffwrdd) |
| Hyd{0}}i- Gymhareb Diamedr | Hyd at 30:1 gyda chymorth llwyni tywys |
| Goddefgarwch Safonol | ±0.0127 mm (±0.0005") |
| Goddefgarwch Nodwedd Beirniadol | ±0.0051 mm (±0.0002") yn gyraeddadwy |
| Garwedd yr Arwyneb (fel y'i peiriannir) | Ra 0.4 μm (16 μin); Ra 0.2 μm gyda sgleinio uwchradd |
| Echelau | 5–13 echelin yn dibynnu ar y peiriant: X, Y, Z, ynghyd ag echel C-, is-echelin gwerthyd C{-echel, a{5}}cylchdroi offer byw |
| Gweithrediadau Offer Byw | Melino, drilio, traws-drilio, slotio, troi polygon, knurling, nodweddion ecsentrig |
| Is-Gallu Spindle | Peiriannu cefn, cwblhau rhan lawn, dadlwytho rhannau |
| Mathau Edau | Metrig, UNC, UNF, CNPT, BSP, BA, edafedd arferiad i lawr i M0.6 |
| Defnyddiau | Di-staen (303, 304, 316L, 17-4 PH, 15-5 PH), Titaniwm (Gr2, Gr5/Ti-6Al-4V, Gr23/ELI), Pres (C36000, C26000), Copr (C11000, C145007), Alwminiwm (C14500), Allotig (Inconel, Monel) |
| Maint Nodwedd Lleiaf | Tyllau Ø0.3 mm, edafedd M0.6, slotiau 0.2 mm (geometreg-yn dibynnu) |
| Arolygiad | CMM, cymharydd optegol, micromedr laser, mesuryddion pin, mesuryddion edau, profwr garwedd arwyneb |
| Fformatau CAD | CAM, STP, IGES, X_T, SLDPRT, Parasolid, DWG, DXF, PDF |
| Cyfrol Cynhyrchu | Prototeip (5-50 pcs), cyfaint isel (50-1,000 pcs), cynhyrchiad (1,000-100,000+ pcs) |
| Ardystiadau | ISO 9001, ardystiadau deunydd (MTC), adroddiadau arolygu CMM, FAI ar gais |
Mae goddefiannau cyraeddadwy gwirioneddol, gorffeniad wyneb, maint nodwedd lleiaf, ac uchafswm dimensiynau rhan yn dibynnu ar radd deunydd, geometreg rhan, dewis offer, a gofynion lluniadu.
CNC Swisaidd yn erbyn CNC Troi yn erbyn. 5-Peiriannu Echel
Dewis y broses anghywir yw'r camgymeriad mwyaf drud y gallwch ei wneud ar brosiect CNC manwl gywir - mae'n gyrru amser beicio, cost offer, a chyfradd sgrap. Defnyddiwch y gymhariaeth isod i nodi'r broses gywir ar gyfer geometreg eich rhan.
| Ffactor | Peiriannu CNC Swistir | Troi CNC | Peiriannu CNC 5-Echel |
|---|---|---|---|
| Diamedr Rhan Nodweddiadol | Ø0.5 – Ø38 mm | Ø3 - Ø300 mm | Dd/B (rhannau prismatig) |
| Gallu Cymhareb L/D | Hyd at 30:1 gyda llwyn tywys | Hyd at 4:1 heb gefnogaeth arbennig | N/A |
| Goddefgarwch Safonol | ±0.0127 mm (±0.0005") | ±0.01 mm | ±0.02 mm nodweddiadol, lleoli ±0.005 mm |
| Gorffen Arwyneb (fel wedi'i beiriannu) | Ra 0.4 μm | Ra 0.8 μm | Ra 0.8 μm |
| Daliad gwaith | Llwyn tywys + collet (porthiant bar) | Chuck (3-ên, 4-ên, collet chuck) | Bwrdd gwactod, gosodiad, neu vise |
| Wedi diffodd-Nodweddion y Ganolfan | Tyllau croes, fflatiau, slotiau, hecs trwy offer byw | Mae - cyfyngedig fel arfer angen ail osod | Cyfuchlinio 5-echel llawn - ardderchog |
| Nifer y Gosodiadau | Un (offeryn byw + is-gwerthyd) | Un tro, lluosog ar gyfer uwchradd | Un ar gyfer rhannau 5-ochr llawn |
| Gorau Ar Gyfer | Pinnau micro, sgriwiau esgyrn, cysylltwyr, ffitiadau hylif, stilwyr synhwyrydd | Siafftiau, llwyni, ffitiadau, fflansau mawr | Caeau, impelwyr, maniffoldiau, cyfuchliniau cymhleth |
| Cryfder Cyfrol Cynhyrchu | Cyfaint uchel-rhannau bach | Prototeip i gynhyrchu | Prototeip i'r-gyfrol ganol |
| Deunydd Smotyn Melys | Titaniwm, 316L, pres, PEEK, copr | Ystod eang gan gynnwys bariau mawr | Alwminiwm, di-staen, titaniwm, plastigau |
Pa Broses Sydd Yn Gywir i'ch Rhan Chi?
Dewiswch Swistir CNC →Diamedr bach (< Ø38 mm), high L/D ratio (>4:1), trachywiredd eithafol (±0.0005" neu dynnach), oddi ar-nodweddion y canol, neu rediadau cyfaint uchel o rannau silindrog bach.
Dewiswch Troi CNC→ Larger diameters (>Ø38 mm), silindrau byr, troi prototeip heb ofynion manwl gywir, neu rannau sydd angen chucks yn fwy na Ø38 mm.
Dewiswch Peiriannu 5-Echel →Rhannau prismatig gyda chyfuchliniau 3D cymhleth, nodweddion amlochrog, ceudodau dwfn, neu gydrannau strwythurol awyrofod.
Angen melino + troi Swisaidd mewn un rhan?Gweler einCNC Turn-Mill Machined Partsgwasanaeth.
Angen rhannau fflat, prismatig?Gweler einRhannau Melino CNCgwasanaeth.
Deunyddiau Rydym yn Peiriant ar CNC Swistir
Dur Di-staen
303 · 304 · 316L · 316L VM · 17-4 PH · 15-5 PH
Offer meddygol, pinnau llawfeddygol, ffitiadau hylif, gorchuddion synhwyrydd, coesynnau falf
Titaniwm
Gradd 2 (CP-Ti) · Gradd 5 (Ti-6Al-4V) · Gradd 9 · Gradd 23 (Ti-6Al-4V ELI)
Sgriwiau esgyrn, mewnblaniadau deintyddol, cydrannau asgwrn cefn, caewyr awyrofod, caledwedd amddiffyn
Pres ac Efydd
C36000 (peiriannu-am ddim) · C26000 · C46400 (pres llynges) · C14500 (copr telurium)
Cysylltwyr electronig, cysylltiadau, terfynellau, ffitiadau hylif, caledwedd addurniadol
Copr
C11000 (ETP) · C10100 (OFE) · C10200 (OFHC) · C12200 (DHP)
Cysylltiadau trydanol, cydrannau RF, dargludyddion thermol, rhannau lled-ddargludyddion
Alwminiwm
6061-T6 · 7075-T6 · 2024-T3 · 5052
Pinnau awyrofod ysgafn, gorchuddion electronig, cydrannau synhwyrydd
Alloys Egsotig
Inconel 625 · Inconel 718 · Monel 400 · MP35N · L605
Caewyr awyrofod, caledwedd amddiffyn, prosesu cemegol, offer twll lawr
Rhannau Cyffredin Rydym yn Peiriant ar CNC Swistir
Isod mae mathau cynrychioliadol o rannau rydyn ni'n eu rhedeg yn rheolaidd. Mae pob un yn cyfuno nodweddion bach, goddefiannau tynn, a meintiau cynhyrchu sy'n cyfiawnhau gosod math y Swistir.
| Math o Ran | Maint nodweddiadol | Defnyddiau Cyffredin | Diwydiannau Nodweddiadol |
|---|---|---|---|
| Sgriwiau Esgyrn a Phinnau Orthopedig | Ø1.5 – 6 mm × 10 – 100 mm | Ti-6Al-4V ELI, 316L VM | Mewnblaniadau meddygol, trawma, asgwrn cefn, deintyddol |
| Pinnau Synhwyrydd a Phrobiau | Ø1 – 10 mm × 5 – 80 mm | 316L SS, carbid twngsten, titaniwm | Synwyryddion diwydiannol, offeryniaeth awyrofod, diagnosteg feddygol |
| Cysylltwyr a Chysylltiadau Electronig | Ø2 – 15 mm × 5 – 60 mm | C36000 pres, C14500 tellurium copr, beryllium copr | Electroneg, RF, lled-ddargludyddion, telathrebu |
| Cydrannau oriawr ac Offeryn | Ø0.5 – 5 mm × 1 – 30 mm | 316L SS, pres, dur caled | Gwneud oriawr, offerynnau manwl, gwasanaethau optegol |
| Ffitiadau System Hylif | Ø3 – 25 mm × 10 – 100 mm | 303/316 SS, pres, PEEK | Hylifeg feddygol, offerynnau labordy, offer dadansoddol |
| Pinnau Awyrofod a Chaewyr | Ø1 – 15 mm × 5 – 150 mm | Ti-6Al-4V, 17-4 PH, A286, Inconel 718 | Strwythurau awyrofod, offer glanio, amddiffynfa |
| Siafftiau bach a llwyni | Ø1 – 30 mm × 5 – 200 mm | Dur caled, 440C, 316L | Motors, blychau gêr, offerynnau, pympiau hylif |
| Cydrannau Micro-Peiriannu Personol | Ø0.5 – 38 mm × 1 – 300 mm | Rhaglen-benodol | Rhannau manwl gywir ar draws-diwydiant |
Gorffeniadau Arwyneb ar gyfer Rhannau Peiriannu Swistir
Mae gorffeniad wyneb yn aml yr un mor hanfodol â goddefgarwch dimensiwn - yn enwedig mewn cymwysiadau system meddygol, awyrofod a hylif- lle mae cyfanrwydd arwyneb yn effeithio ar fywyd blinder, ymwrthedd cyrydiad, a biogydnawsedd. Mae rhannau peiriannu o'r Swistir-yn nodweddiadol yn derbyn gweithrediad gorffen eilaidd ar ôl peiriannu.
| Gorffen | Deunyddiau Cymwys | Defnydd Nodweddiadol |
|---|---|---|
| Electropolishing | 316L, 17-4 PH, titaniwm, nitinol | Mae mewnblaniadau meddygol ac offer llawfeddygol - yn cael gwared ar ficro-burrs, yn gwella ymwrthedd cyrydiad, yn lleihau garwedd arwyneb 50%. |
| goddefol | Dur di-staen (cyfres 300 a 400) | Cydymffurfiaeth ASTM A967 / AMS 2700 ar gyfer rhannau prosesu meddygol, bwyd a chemegol. |
| Anodizing (Math II / Math III) | Alwminiwm (6061, 7075, 2024) | Awyrofod ac electroneg - Math II ar gyfer cosmetig, Math III (côt galed) ar gyfer arwynebau traul. |
| Ocsid Du | Dur carbon, dur aloi, di-staen | Amddiffyniad ac offer - ymwrthedd cyrydiad ysgafn, adlewyrchedd isel. |
| Platio Nicel Electroless | Dur, di-staen, pres, copr, alwminiwm | Mae trwch unffurf ar rannau trachywiredd bach - yn gwella ymwrthedd traul a solderability. |
| Platio Aur / Arian | Pres, copr, copr beryllium | Uniondeb signal electronig ac amddiffyniad cyrydiad ar gysylltiadau cysylltwyr. |
| Tymblo / Gorffen Dirgrynol | Pob metel a phlastig | Egwyl ymyl, tynnu burr, a gwelliant wyneb cosmetig ar rannau swp bach. |
| Triniaeth Gwres | 17-4 PH, 15-5 PH, 4140, duroedd offeryn | Amodau H900, H1025, H1150 ar gyfer rhaglenni awyrofod a-cryfder uchel. Argymhellir peiriannu cyn-gwres-ar gyfer goddefiannau tynn. |
Angen gorffeniad neu ardystiad penodol?Anfonwch eich gofynion lluniadu a gorffen i'w cadarnhau →
Cynghorion Dylunio ar gyfer Peiriannu CNC y Swistir
Cadw Goddefiannau Critigol yn Rhesymol
Mae goddefiannau safonol o ±0.0127 mm (±0.0005") yn arferol ar beiriannau'r Swistir, ond mae goddefiannau tynnach o dan ±0.0051 mm (±0.0002") yn cynyddu cost ac amser arolygu yn sylweddol. Cymhwyso goddefiannau llym iawn ar nodweddion sy'n wirioneddol eu hangen - megis gwasgu -ffitio diamedrau, arwynebau selio, neu nodweddion paru - a defnyddio goddefiannau safonol mewn mannau eraill.
Parchu Diamedr-i-Cymarebau Hyd
Mae'r llwyn canllaw yn cefnogi'r toriad, ond mae'r hyd heb gefnogaeth rhwng y llwyn a'r torrwr yn gyfyngedig o hyd. Canllaw cyffredinol: cadwch L/D o dan 30:1 ar gyfer diamedrau dros Ø5 mm, ac o dan 20:1 ar gyfer diamedrau o dan Ø2 mm. Efallai y bydd angen offer arbennig neu gefnogaeth canolfan ar gyfer rhannau main hirach.
Nodwch Isafswm Nodweddion Realistig
Er y gall y Swistir gyflawni nodweddion mor fach â thyllau Ø0.3 mm, edafedd M0.6, a slotiau 0.2 mm, mae gyriant nodweddion micro yn costio'n gyflym oherwydd offer arbenigol a phorthiant arafach. Lle bynnag y bo modd, cynyddwch y nodweddion lleiaf i Ø0.5 mm+ ar gyfer tyllau a M1.0+ ar gyfer edafedd oni bai bod eu hangen yn llwyr.
Defnyddiwch Feintiau Edefyn Safonol
Mae meintiau edau metrig safonol (M1.0-M16), UNC (#0-#12), a UNF yn cael eu stocio a'u hofferu. Mae edafedd personol, edafedd llaw chwith, a thrawiau anarferol yn gofyn am offer personol ac yn ychwanegu cost ac amser arweiniol.
Cynllun ar gyfer Clirio Offer
Mae angen cliriad digonol ar gyfer yr offeryn byw ar dyllau croes wedi'u drilio, fflatiau wedi'u malu, a slotiau ger yr OD neu'r ysgwydd. Darparwch o leiaf 1 × diamedr y clirio pan fo modd, ac osgoi-tyllau croes sy'n croestorri ar onglau llym - y maent yn anodd eu dadburu a'u harchwilio.
Dewiswch Stoc Bar Dros Billedi
Mae peiriannau Swistir yn bwydo stoc bar yn barhaus. Pryd bynnag y bydd eich hyd rhan yn llai na 300 mm, mae dylunio ar gyfer porthiant stoc bar yn fwy effeithlon na llwytho biledau unigol, ac yn lleihau'r gost sefydlu yn sylweddol.
Cyfuno Gweithrediadau Lle bo modd
Mae offer byw yn caniatáu melino, drilio, slotio a throi mewn un gosodiad. Cyfuno nodweddion yn hytrach na'u rhannu'n rannau lluosog - mae cydosodiad peiriannol Swisaidd sengl-yn rhatach na dwy ran wedi'u troi wedi'u presyddu neu eu gwasgu gyda'i gilydd.
Diwydiannau a Chymwysiadau a Wasanaethir
Awyrofod ac Amddiffyn
Caewyr, pinnau, rhybedion
Amgaeadau synhwyrydd
Cydrannau gêr glanio
Cysylltwyr afioneg
Ffitiadau hydrolig
Electroneg a Lled-ddargludydd
Cysylltwyr RF
Profi pinnau stiliwr
Pinnau cyswllt a socedi
Synhwyrydd yn arwain
Feedthroughs hermetic

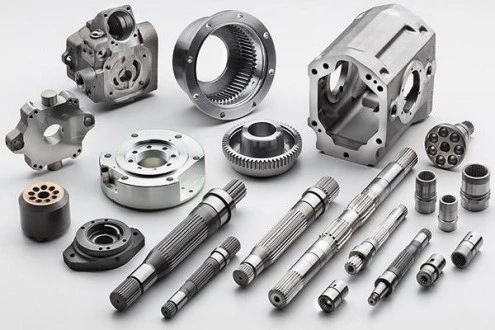

Offeryniaeth ac Opteg
Siafftiau offeryn optegol
Cydrannau system laser
Ffitiadau offeryn dadansoddol
Pinnau synhwyrydd a stilwyr
Gwneud oriawr a gemwaith
Gwyliwch pinnau symud
Gerau a siafftiau bach
Canfyddiadau gemwaith
Caledwedd addurniadol
Systemau Hylif a Phympiau
Coesynnau falf a seddi
Ffitiadau manifold
Cysylltwyr bigog
Siafftiau pwmp a rotorau
Hylifeg dadansoddol

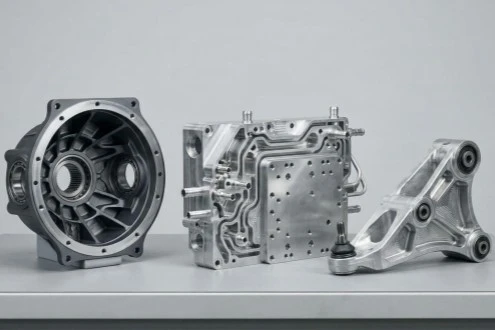

Dyfeisiau a Mewnblaniadau Meddygol
Sgriwiau asgwrn, pinnau, platiau
Offerynnau llawfeddygol
Mewnblaniadau ac ategweithiau deintyddol
Cydrannau cathetr
Awgrymiadau archwilio diagnostig
Rheoli Ansawdd Peiriannu CNC Swistir
Ni all rhannau o dan Ø5 mm gyda goddefiannau ± 0.0005" ddibynnu ar galipers yn unig. Mae ein llif gwaith arolygu yn cyfuno mesur optegol, CMM, a samplu 100% ar ddimensiynau critigol.
| Eitem Arolygu | Dull / Offer |
|---|---|
| Dilysu Deunydd | PMI (adnabod deunydd cadarnhaol) + olrhain MTC |
| Arolygiad Dimensiynol (Safonol) | Mesuryddion pin, micromedrau, calipers, cymharydd optegol |
| Dimensiynau Critigol | Archwiliad CMM (Zeiss / Hexagon) gyda chywirdeb 3 µm |
| Goddefiannau Geometrig (GD&T) | CMM gydag aliniad datwm llawn |
| Edau | Mynd / Na-Ewch medryddion edau, mesur edau optegol |
| Garwedd Arwyneb | Profilomedr (mesuriad Ra fesul ISO 4287/4288) |
| Archwiliad Gweledol / Burr | Microsgop stereo 10-30 × ar gyfer rhannau bach |
| Arolygiad Terfynol | 100% ar ddimensiynau critigol; Nid yw samplu AQL yn-hanfodol |
| Adroddiadau Arolygu | Adroddiad dimensiwn (safonol); FAI, CMM, a PPAP ar gais |
| Ardystiadau | Cydymffurfiad ISO 9001, RoHS, REACH ar gais |
Pecynnu ac Amser Arweiniol
Mae angen trin rhannau bach yn wahanol na chydrannau mawr wedi'u peiriannu. Mae ein pecynnu wedi'i gynllunio i gadw pinnau Ø0.5 mm a chydrannau meddygol cain yn lân, wedi'u gwahanu, a heb eu difrodi wrth eu cludo.
Opsiynau Pecynnu
Hambyrddau swmp:Hambyrddau plastig gwrth-statig gyda rhanwyr adrannau ar gyfer-rhannau bach cyfaint uchel.
Bagiau Addysg Gorfforol unigol:Pob rhan wedi'i selio ar gyfer - safon glendid ar gyfer cydrannau gradd meddygol a bwyd.
Hambyrddau wedi'u ffurfio pothell / gwactod-:Hambyrddau ceudod personol ar gyfer rhannau â gofynion cyfeiriadedd penodol.
Mewnosodiadau ewyn EPE:Custom-torri ewyn y tu mewn i'r carton ar gyfer cydrannau cain neu fanwl-ddaear.
Cartonau allforio:Rhychog 5-ply, wedi'i labelu â rhif rhan, deunydd, lot, a rhif PO.
Cewyll pren:Ar gyfer archebion swmp trwm neu ddarnau siafft hir bregus sy'n fwy na 200 mm.
Amser Arweiniol
| Math o Archeb | Amser Arweiniol Nodweddiadol |
|---|---|
| Prototeipiau (5-50 pcs) | 7-10 diwrnod gwaith |
| Cynhyrchiant cyfaint isel-(50 – 500 pcs) | 10-15 diwrnod gwaith |
| Cynhyrchu (1,000 - 10,000 pcs) | 15-25 diwrnod gwaith |
| Cynhyrchu cyfaint uchel (10,000+ pcs) | 25-35 diwrnod gwaith |
| Gwasanaeth cyflym | 3 – 5 diwrnod gwaith (cyswllt am argaeledd) |
FAQ
C: Beth yw peiriannu CNC y Swistir a sut mae'n wahanol i droi CNC safonol?
A: Mae peiriannu CNC y Swistir yn defnyddio stoc pen llithro sy'n bwydo stoc bar trwy lwyn canllaw wedi'i leoli o fewn milimetrau i'r offeryn torri. Mae'r llwyn canllaw yn cefnogi'r darn gwaith yn y man cyswllt offer, gan ddileu gwyriad a fyddai'n digwydd ar turn confensiynol. Mae hyn yn gwneud peiriannau math y Swistir yn ddelfrydol ar gyfer darnau diamedr bach (yn nodweddiadol o dan Ø38 mm) gyda chymarebau hyd uchel i 30:1 a goddefiannau tynn i lawr i ±0.0127 mm (±0.0005).
C: Pa ystod diamedr y gall peiriant CNC Swistir?
A: Mae peiriannau CNC Swistir fel arfer yn trin stoc bar o Ø0.5 mm hyd at Ø38 mm (1.5 modfedd). Y man melys yw Ø1.5-25 mm, lle mae'r llwyn canllaw yn darparu'r budd anhyblygedd mwyaf. Ar gyfer rhannau mwy na Ø38 mm, mae troi CNC confensiynol fel arfer yn fwy cost-effeithiol.
C: Pa oddefiannau y gall peiriannu CNC y Swistir eu cyflawni?
A: Y goddefiannau safonol ar beiriannau math y Swistir yw ±0.0127 mm (±0.0005") Ar gyfer nodweddion hanfodol megis dimensiynau dyfeisiau meddygol neu ddiamedrau pin awyrofod, cedwir goddefiannau o ±0.0051 mm (±0.0002") neu dynnach fel mater o drefn. Mae gorffeniadau arwyneb Ra 0.4 μm (16 μin) yn gyraeddadwy fel - wedi'u peiriannu, a Ra 0.2 μm gyda sgleinio eilaidd.
C: A all meddygol peiriant CNC y Swistir-raddoli titaniwm fel Ti-6Al-4V ELI?
A: Ydw. Defnyddir CNC Swistir yn eang ar gyfer mewnblaniadau meddygol ac offer llawfeddygol a weithgynhyrchir o Ti- 6Al-4V ELI (Gradd 23), titaniwm pur fasnachol (Gradd 2), dur gwrthstaen 316L VM. Mae goddefiannau tynn, gorffeniadau arwyneb mân, ac ymylon di-burr yn hanfodol ar gyfer cymwysiadau meddygol, y mae peiriannau'r Swistir i gyd yn eu darparu pan fyddant wedi'u gosod a'u harfogi'n iawn.
C: Pa fformatau ffeil ydych chi'n eu derbyn ar gyfer dyfynbrisiau peiriannu CNC y Swistir?
A: Rydym yn derbyn modelau 3D mewn fformatau STEP, STP, IGES, X_T, SLDPRT, a Parasolid, a lluniadau 2D mewn PDF, DWG, neu DXF. I gael yr adborth DFM gorau ar beiriannu'r Swistir, mae model 3D ynghyd â llun 2D gyda goddefiannau GD&T yn ddelfrydol.
C: Beth yw'r swm archeb lleiaf ar gyfer peiriannu CNC y Swistir?
A: Nid oes unrhyw MOQ llym yn berthnasol. Mae peiriannau'r Swistir wedi'u cynllunio ar gyfer rhediadau cyfaint uchel, felly mae pris uned yn gostwng yn sydyn wrth i'r maint gynyddu. Mae meintiau prototeip o 5-50 darn yn gyffredin ar gyfer adeiladu cymwysterau, ac mae'r cynhyrchiad yn rhedeg o 1,000 i 100, mae000+ darnau yn nodweddiadol.
C: Pa mor hir yw'r amser arweiniol ar gyfer rhannau wedi'u peiriannu gan CNC o'r Swistir?
A: Mae prototeipiau fel arfer yn cael eu cludo o fewn 7-10 diwrnod gwaith ar ôl tynnu cymeradwyaeth. Fel arfer mae angen 10-15 diwrnod gwaith i gynhyrchu cyfaint isel (50-500 darn). Mae rhediadau cynhyrchu llawn (1,000+ darn) yn cymryd 15-25 diwrnod gwaith. Mae gwasanaeth cyflym mewn 3–5 diwrnod ar gael ar gyfer archebion critigol amser.
C: A ydych chi'n darparu adroddiadau arolygu ar gyfer rhannau wedi'u peiriannu o'r Swistir?
A: Ydw. Mae pob llwyth yn cynnwys adroddiad arolygu dimensiwn. Ar gyfer diwydiannau meddygol, awyrofod a diwydiannau rheoledig eraill rydym yn darparu adroddiadau Archwiliad Erthygl Gyntaf (FAI) llawn, ardystiadau materol (MTC), ac adroddiadau arolygu CMM ar gais.
Sicrhewch Ddyfynbris CNC o'r Swistir mewn 24 Awr
Anfonwch eich llun 2D neu fodel 3D atom, a bydd ein tîm peirianneg yn adolygu eich dyluniad ar gyfer gweithgynhyrchu, yn argymell offer a deunydd, ac yn dychwelyd dyfynbris manwl o fewn un diwrnod busnes.
Llwythwch Eich Llun a Mynnwch Ddyfynbris
Tagiau poblogaidd: peiriannu cnc swiss, gweithgynhyrchwyr peiriannu cnc swiss Tsieina, cyflenwyr, ffatri, titaniwm
Pâr o
naFe allech Chi Hoffi Hefyd
Anfon ymchwiliad
